Maschinen- und Anlagenbau
Wir sind auf die Herstellung von Anlagen und Maschinen spezialisiert und verfügen über eine langjährige Erfahrung in der Branche. Profitieren Sie von unserem breiten Produktsortiment.
Kalt- und Warmwalzwerke
Wir bauen für Sie neben Querschlepper und Rollgänge, Adjustageanlagen für Langprodukte und Bleche, Ein- und Auslaufsysteme für Richtpressen und Schälmaschinen, Brennschneidrollgänge, Sägeanlagen für Langprodukte auch Verpackungsanlagen, Stapel- und Hochregalanlagen, Chargieranlagen für Coils, Coil-Transportsysteme und –wagen, Chargiergeräte für Glühanlagen, Brammen, Bleche. Des Weiteren finden Sie in unserem Portfolio Barrentransportsysteme, Richtmaschinen für Langprodukte, Walzenfähren/-ablagesysteme, Walzenkühlungs/- reinigungsanlagen, automatische Walzenbeladeeinrichtungen für Schleifmaschinen, Arbeitswalzen-Wechselvorrichtungen, Einbaustückwechselvorrichtungen, Kippstühle, Hubbalken und Waagensysteme.
Die Schmiedeindustrie
Tauch- und Abkühlanlagen, Kranmanipulatoren
Industrieofenbauer
Kranmanipulatoren für Drehherd- und Kammeröfen, Deckelverschiebeeinrichtungen
Prüfstandindustrie
Testvorrichtungen für die Luftfahrtindustrie, schwere Prüfstandsmechaniken
Schiffswerften und allgemeiner Maschinenbau
Krananlagen, schwere Transport- und Handlingseinrichtungen, Plasma-Besäumanlagen
Referenzprojekte
Projektrealisierungen Anlagen- und Maschinenbau

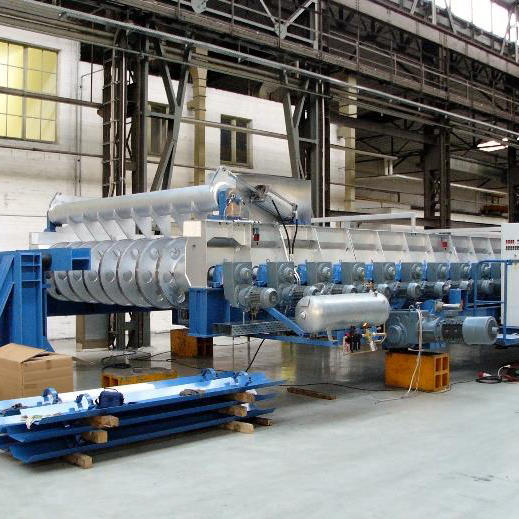

Chargierwagen
Blechmasse 3 x 14 t
Transportgeschwindigkeit 60m/min
Blechtemperatur 680°C
Der Chargierwagen führt zu und entnimmt Bleche aus einem Glühofen. Die Bleche können auf dem Chargierwagen abgekühlt werden.

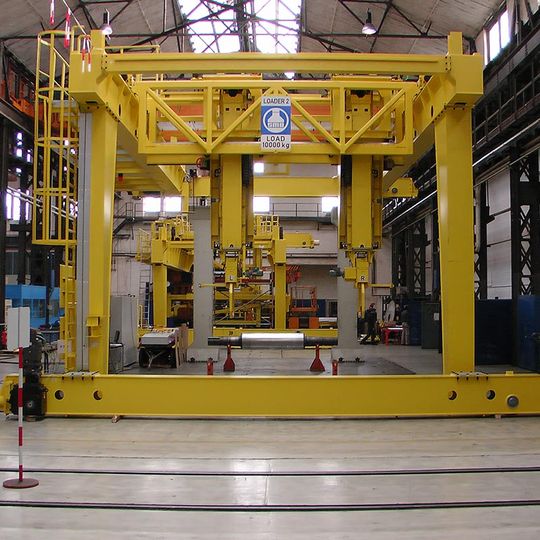

Walzenbeladeeinrichtung
Tragfähigkeit 6 t
Spurmittenabstand 12 m
Fahrgeschwindigkeit 60 m/min
Die Walzenbeladeeinrichtung entnimmt vollautomatisch Walzen aus Ablagegestellen und transportiert sie zur Schleifmaschine und zurück.

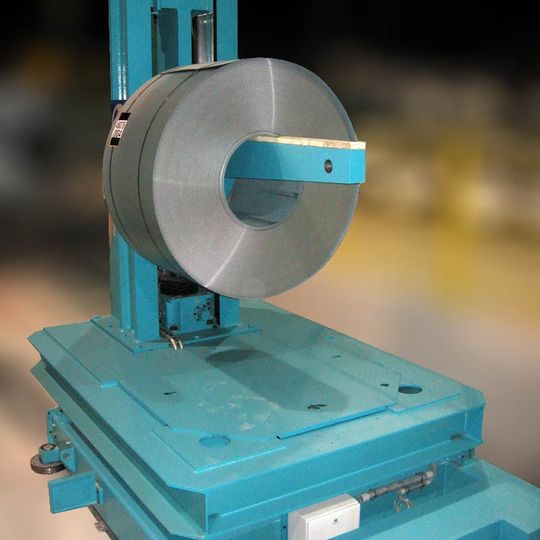

Bundhubwagen
Bundaußendurchmesser max 2.100 mm
Bundbreite 100 – 1.900 mm
Traglast max. 32 t
Der Bundhubwagen dient zur Abnahme und Weitertransport von Coils zur Bundablage

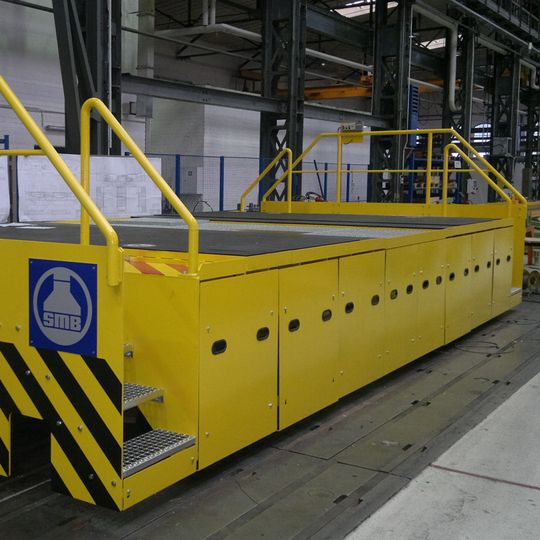

Walzentransportwagen
Tragfähigkeit 125 t
Verfahrgeschwindigkeit 20 m/min
Der Walzentransportwagen transportiert Stützwalzen in der Walzenwerkstatt.

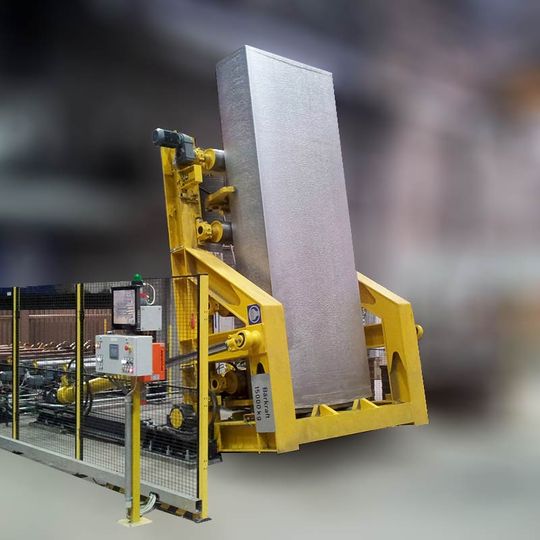

Brammenkippvorrichtung
Brammenlänge 3.000 – 5.000 mm
Brammenbreite 950 – 1.540 mm
Brammendicke 330 – 650 mm
Brammenmasse max. 15 t
Die Brammenkippvorrichtung kippt und transportiert Aluminiumbarren nach dem Gießen.

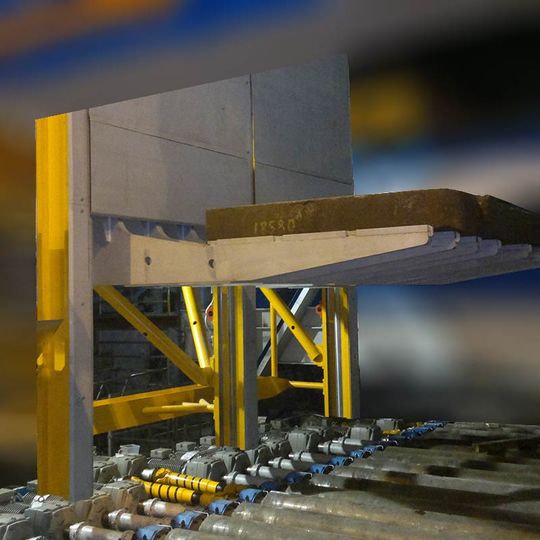

Austragmaschine
Brammenlänge 1.250 – 4.800 mm
Brammenbreite 900 – 2.600 mm
Brammendicke 115 - 300 mm
Brammenmasse max. 30 t
Die Austragmaschine entnimmt Brammen aus einem Hubherdofen.

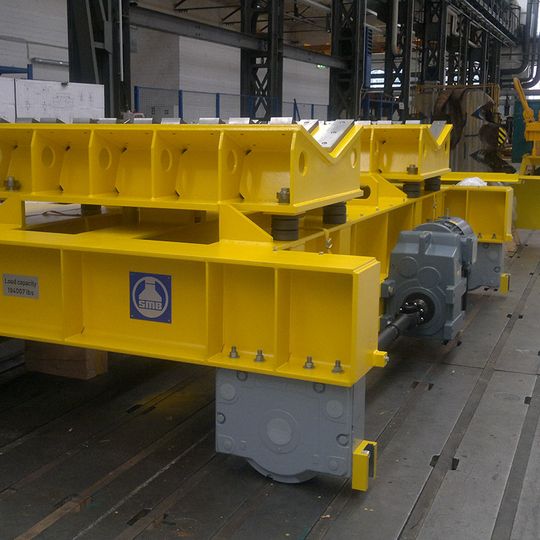

Coilwagen
Coilaußendurchmesser 950 – 2.150 mm
Coilbreite 2.050 mm
Coilmasse max. 40 t
Der Coilwagen transportiert max. 2 Stahlblechcoils. Jedes Coil wird mit einem Kran auf ein Prisma abgelegt.

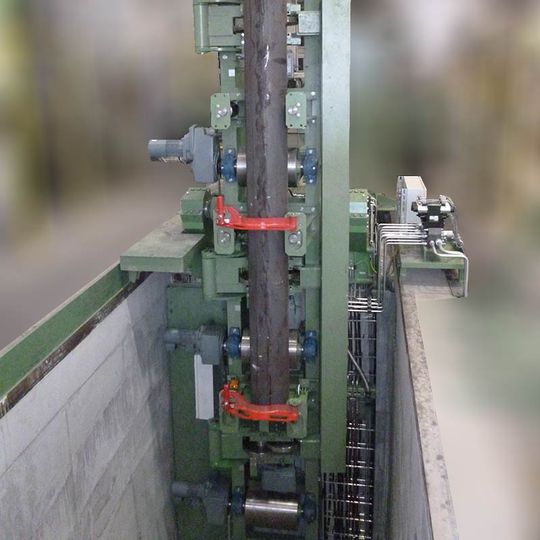

Kipptisch einer Transporteinrichtung
Rundstabdurchmesser 190 – 330 mm
Vierkantstab 190 – 230 mm
Stablänge max. 6.000 mm
Stabmasse max. 3.000 kg
Der Kipptisch dient zum Kippen von Stäben, um sie mit dem Hallenkran vertikal weiter transportieren zu können.

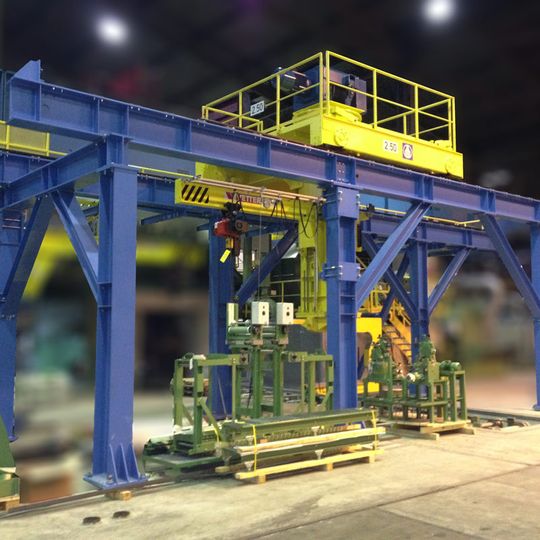

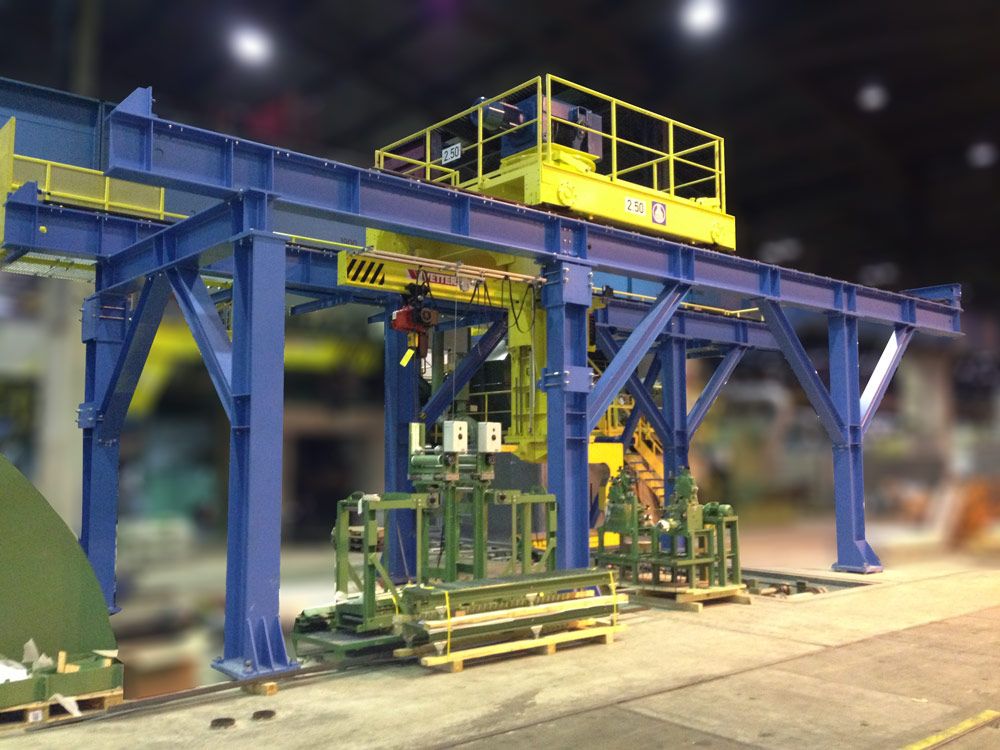

Coilmanipulator in einer Verpackungsanlage
Coildurchmesser 1.000 – 1.950 mm
Coilbreite 600 – 2.150 mm
Coilmasse 1.150 – 16.000 kg
Die Verpackungsanlage dient zum Verpacken von Großcoils in einer Aluminiumproduktion.

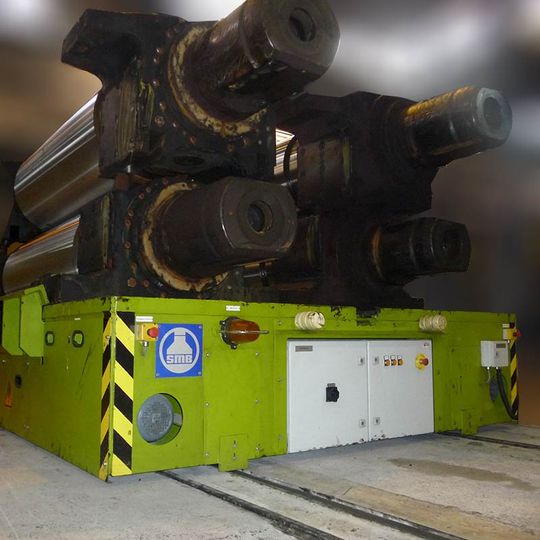

Walzenfähre
Tragfähigkeit 60 t
Verfahrgeschwindigkeit 12 m/min
Die Walzenfähre dient zum Transport von Walzen und Walzenpaaren in der Walzenwerkstatt.

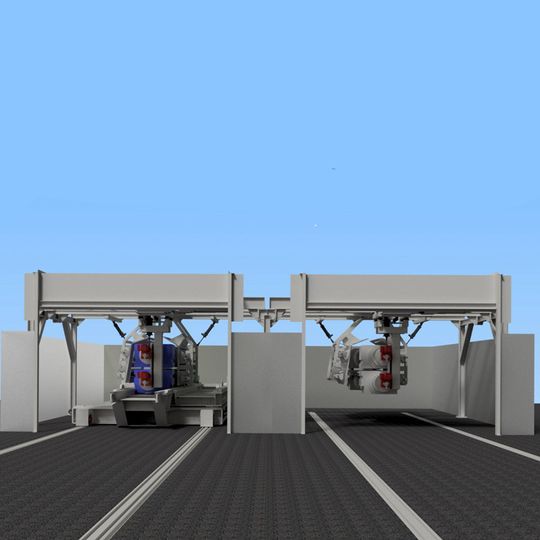

Walzenanwärmstation
Anwärmtemperatur 70 °C
Drehzahl 3 U/min
Die Anwärmstation dient zum Vorheizen der Arbeitswalzen auf circa 65 °C, bevor sie in ein Walzgerüst eingebaut werden.

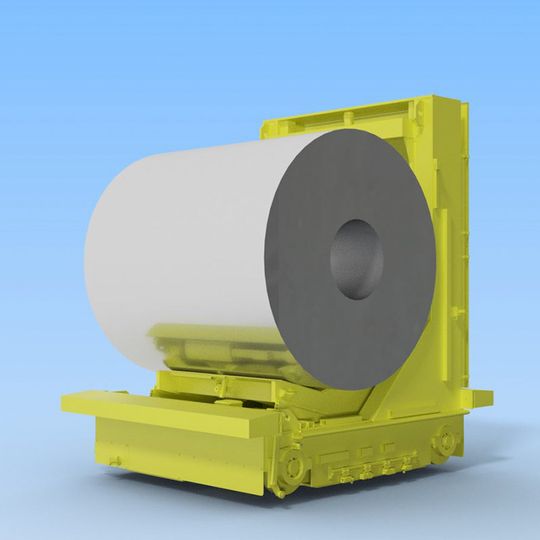

Coilwagen
Coildurchmesser 1.800 mm
Coilbreite 1.200 – 2.100 mm
Coilmasse 11 - 15 t
Der Coilwagen transportiert Coils.

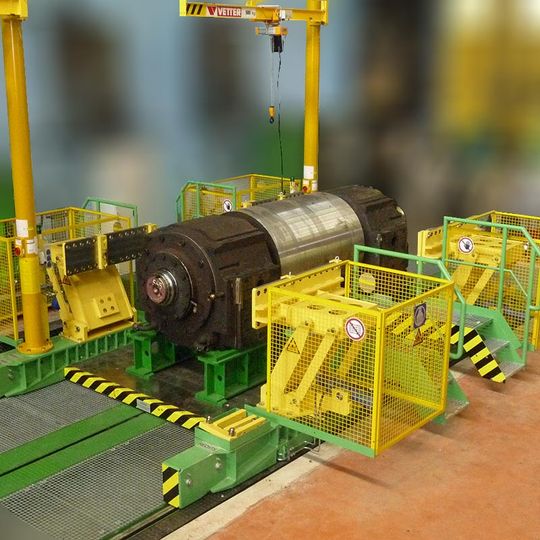

Baustückabziehvorrichtung für Stützwalzen
Tragfähigkeit 65 t
Die Baustückabziehvorrichtung dient zum Ab- und Aufziehen der Baustücke von Stützwalzen in der Walzenwerkstatt.

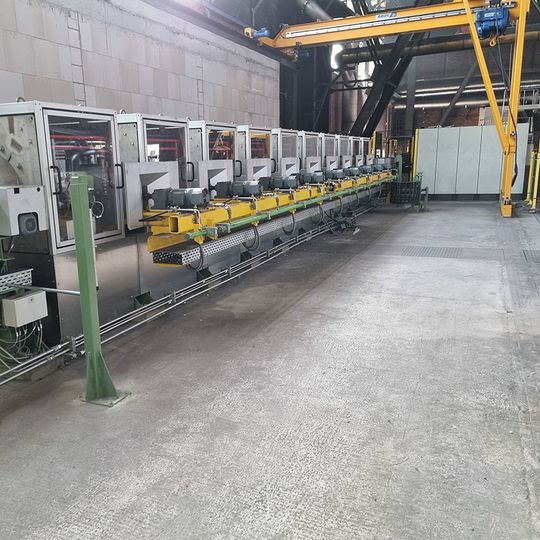

Schwenkrollgang
Stabdurchmesser 75 – 160 mm
Stablänge max. 12 m
Schwenkwinkel 2 x 15°
Die Stäbe werden über die Rolleinheit in Induktionsöfen geführt. Über den Stellwinkel der Schwenkeinheiten und den angetriebenen Rollen werden die Stäbe in eine rotierende Hin- und Her-Bewegung gebracht. Dadurch können die Stäbe den Anforderungen entsprechend erhitzt werden.

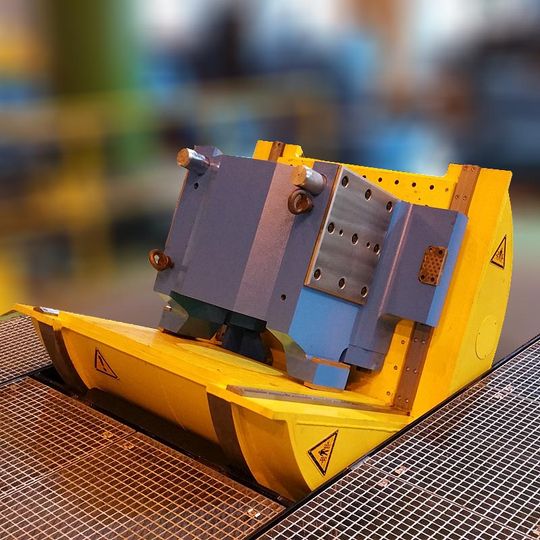

Kippstuhl für Einbaustücke
Kippzeit 15 Sekunden
Kippwinkel 90 Grad
Tragfähigkeit max. 5 t
Der Kippstuhl wendet Einbaustücke um 90 Grad.

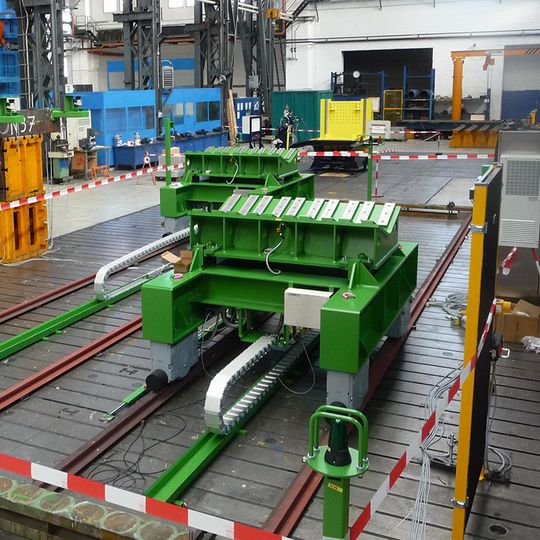

Automatischer Querförderer für Coils
Coildurchmesser 1.100 – 2.400 mm
Coilmasse 3,5 – 45 t
Verfahrgeschwindigkeit max. 30m/min
Die Coilwagen dienen zum Transport von Coils zwischen zwei Hallen in beliebiger Förderrichtung.

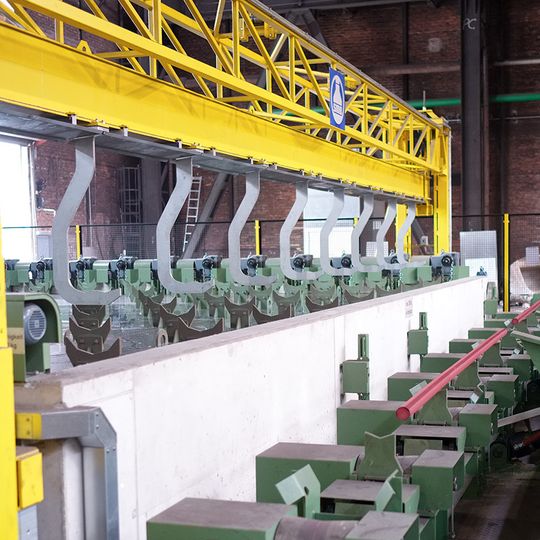

Tauchanlage für Stäbe
Stablänge 4.500 – 12.500 mm
Stabdurchmesser 75 – 160 mm
Stabtemperatur 20 – 600°C
Traglast Manipulator max. 2.000 kg
Die glühenden Stäbe werden mit Hilfe eines Rollganges vor das Tauchbecken transportiert. Mit Hilfe eines Manipulators werden die Stäbe vom Rollgang abgenommen, zu den Ablagen im Tauchbecken transportiert und auf die Traversen gelegt.

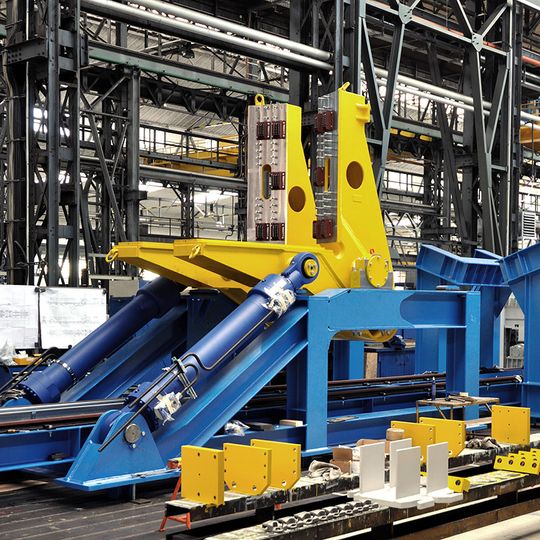

Coil-Kippstation
Coildurchmesser 1.000 – 2.000 mm
Coilbreite 700 – 1.800 mm
Coilmasse 2,8 - 36 t
Coils werden mit der Kippstation vollautomatisch um 90 Grad gekippt, bevor sie in die Glühhalle weiter transportiert werden.

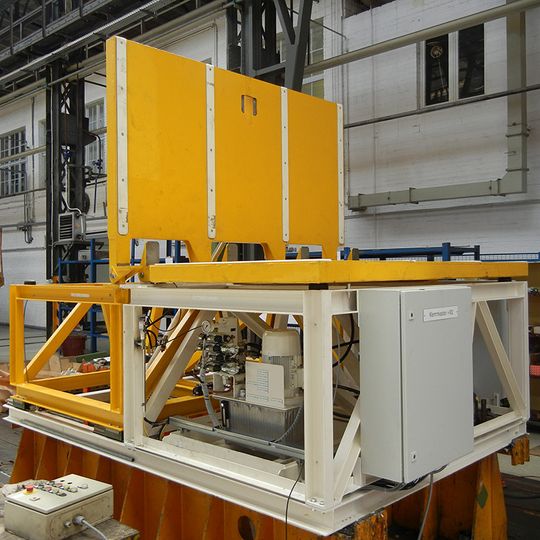

Plattenwender 180°
für Aluminiumplatten
Plattenlänge 2.000 – 6.000 mm
Plattenbreite 1.000 – 2.000 mm
Plattendicke 6 – 150 mm
Plattenmasse max. 3.500 kg
Schwenkzeit ca. 20 Sekunden
Wendet automatisch gefräste Aluminiumplatten ohne Relativbewegung und somit ohne Kratzer.

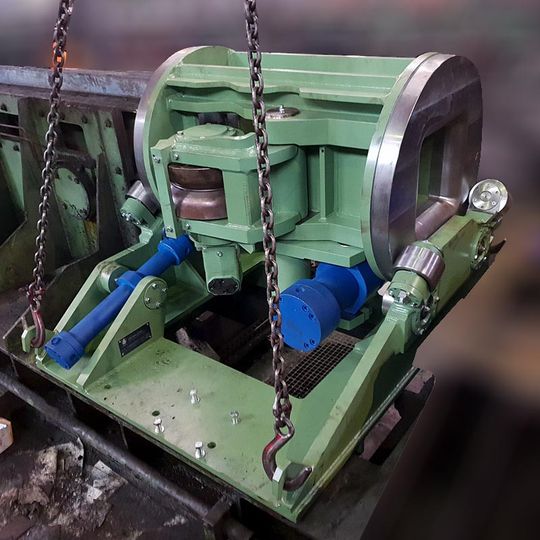

Stabdrehvorrichtung
Stab Durchmesser 75 - 160 mm
Stablängen 4.100 - 24.700 mm
Masse der Stäbe max. 2.800 kg
Die Stabdrehvorrichtung dient zum Eintreiben der Stäbe in ein Walzgerüst und zum Drehen der Stäbe.

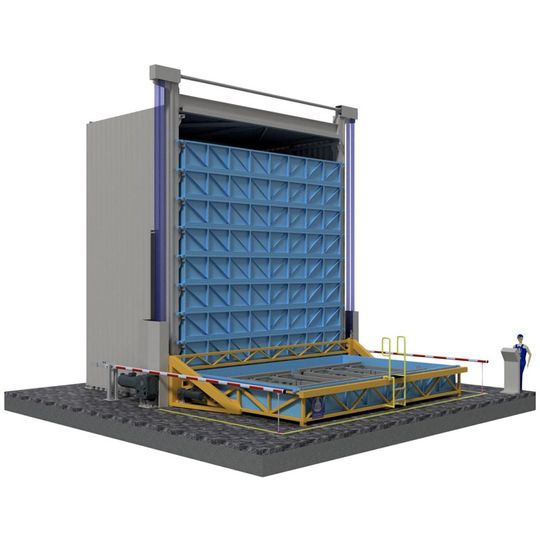

Kokillentragrahmenregal
Höhe ca. 10 m
Breite ca. 9 m
Tiefe ca. 5 m
Tragfähigkeit 50 t
Temperatur ca. 70 °C
Hubschlitten heben/senken 0,24 m/s
Schublade ein- / ausfahren 0,24 m/s
Das Kokillentragrahmenregal ist ein Lagersystem für Kokillentragrahmen. Jeweils eine Schublade kann mit dem Hubschlitten aus einer Regalebene ausgezogen und bis auf die Fläche vor dem Regal abgesenkt werden. Hier kann der Tragrahmen dann mit dem Hallenkran entnommen werden.

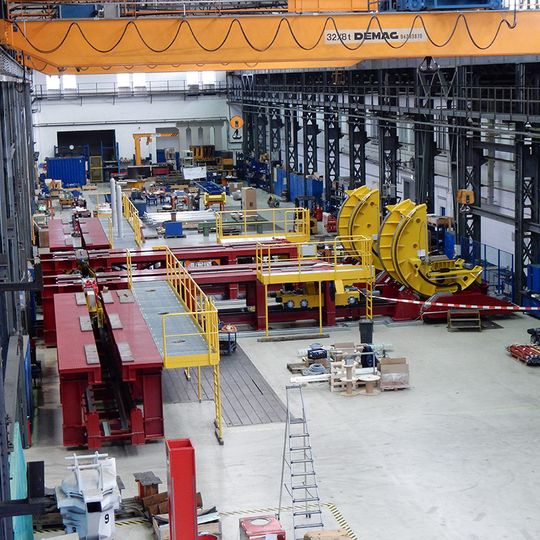

Coilförderstrecke
Coildurchmesser 1.000 – 2.000 mm
Coilbreite 320 – 1.350 mm
Coilmasse max. 32 t
Kippstuhl Schwenkzeit 30 s / 90 Grad
Die Coilförderstrecke dient dem vollautomatischen Transport von Coils.
Sie besteht aus zwei Gleisanlagen, vier Bundhubwagen, zwei Kippstühlen und einer Coilablage mit je 6 Plätzen für Coils mit vertikaler Coilachse.
Die Anlage ist für je 10 Coils pro Stunde und Richtung ausgelegt.

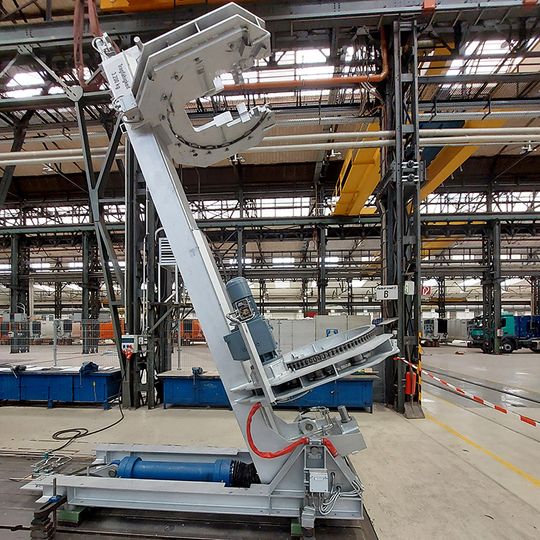

Türreperaturstand
Tragfähigkeit 3.200 kg
Temperatur 10 – 70 °C
Schwenkbereich 90 Grad
Der Türreparaturstand dient zur Wartung und Reparatur von Kokstüren. Die vertikal stehenden Türen werden horizontal abgelegt, um sie z.B. neu auszumauern.

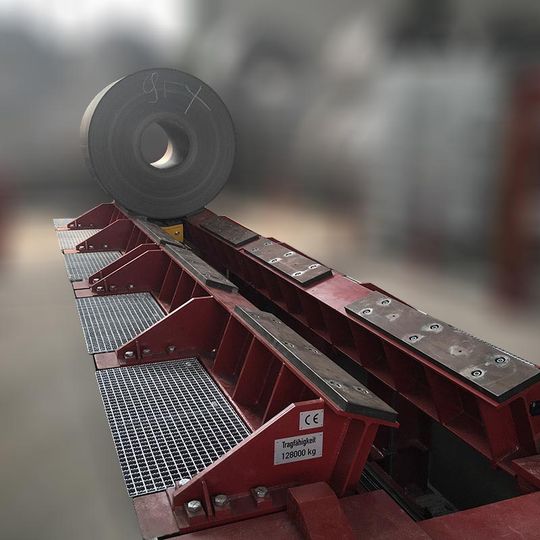

Coilförderanlage
Coildurchmesser 850 – 1.000 mm
Coilbreite 500 – 1.350 mm
Coilmasse max. 31,5 t
Coiltemperatur 5 – 50 °C
Coils werden durch einen absenkbaren Wagen zu verschiedenen Ablageplätzen transportiert.

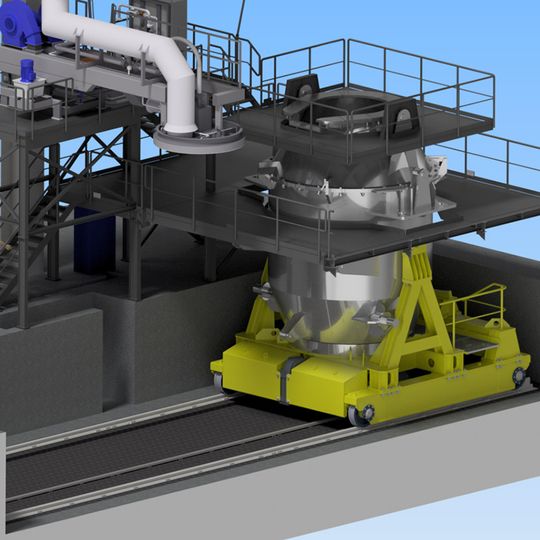

Ausbrechwagen
Tragfähigkeit 100 t
Verfahrgeschwindigkeit 0,25 m/s
Der Ausbrechwagen dient zum transportieren und kippen von Konvertergefäßen im Stahlwerk, um an diesen Arbeiten vornehmen zu können.

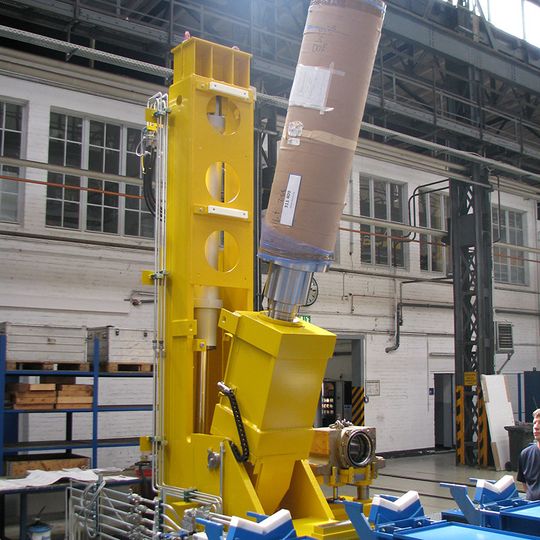

Arbeitswalzenbauplatz mit Kippeinheit
AW Gewicht max. 3.000 kg
AW Satz mit Baustücken max. 12.500 kg
Die Arbeitswalzenwechsel- und Kippvorrichtung dient der Demontage und Montage von Einbaustücken an Arbeitswalzen.
Die Arbeitswalzen ohne Einbaustücke können mittels verfahrbarer Kippeinheit auf den Ablagen abgelegt werden oder vertikal stehend mit dem Hallenkran weiter transportiert werden.

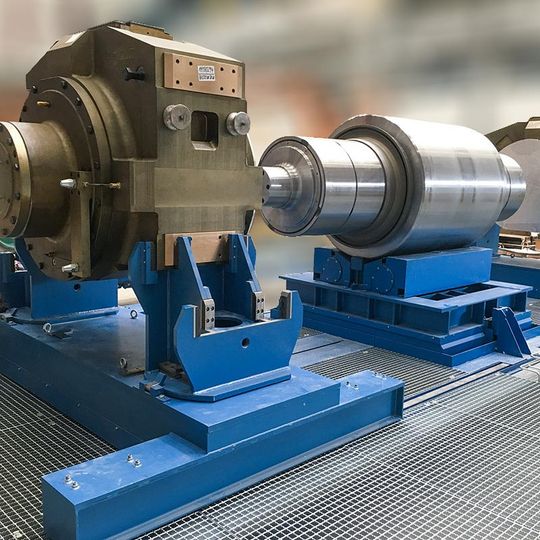

Stützwalzenbauplatz
StW Gewicht 24.000 kg
StW Satz mit Baustücken ca. 45.000 kg
Die Stützwalzenwechselvorrichtung dient dem Abziehen und Aufschieben von Einbaustücken auf Stützwalzen in der Walzenwerkstatt.

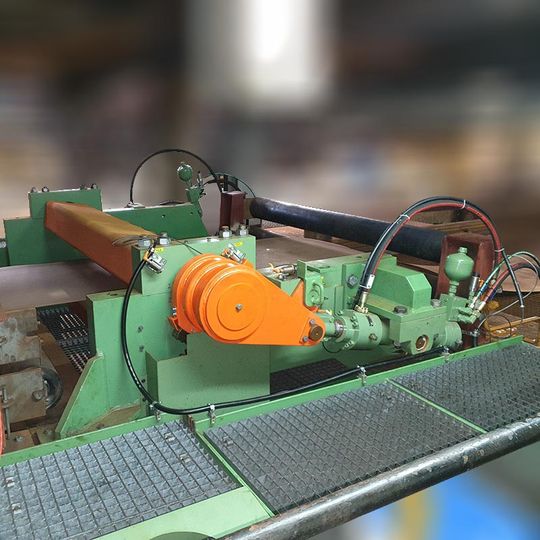

Bandklemme
Die Bandklemme dient zum Festsetzen / Klemmen von Bändern in einer Beizstrasse. Sie ist Teil des Sicherheitskonzeptes.

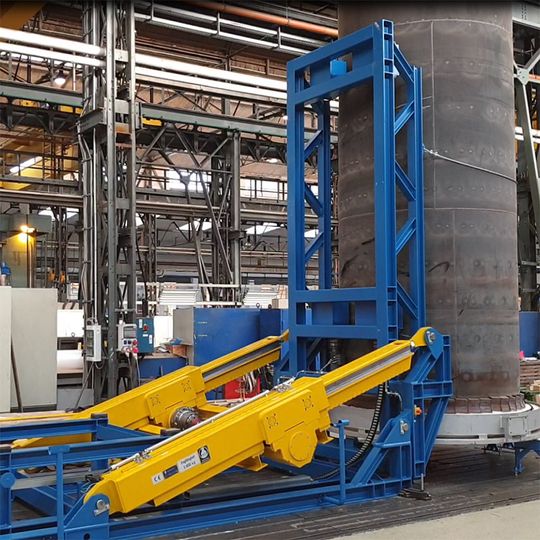

Kippvorrichtung
Tragfähigkeit 3,8 t
Schwenkbereich 90 Grad
Schwenkzeit 90 s / 90 Grad
Die Kippvorrichtung dient zum Kippen von Glühhauben von der vertikalen in die horizontale Position und zurück. In horizontaler Lage ist ein langsames Drehen der Schutzhauben möglich, um die Dichtfläche zu kontrollieren.

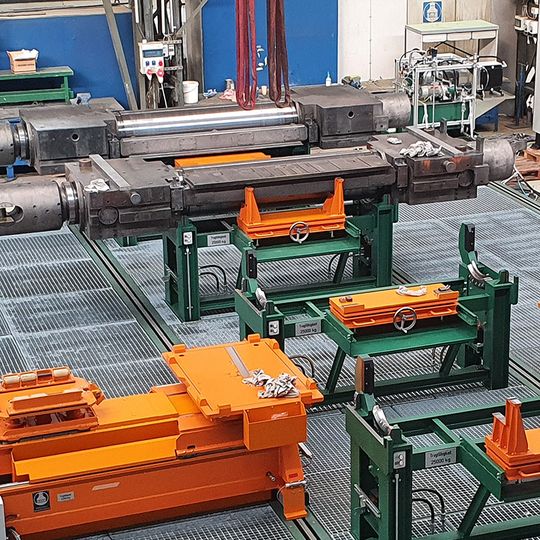

De- und Montagevorrichtung für Arbeitswalzen
Tragfähigkeit Ablage max. 25 t
Tragfähigkeit Abziehvorrichtung 3.300 kg
Walzenpaar wird auf Ablagen gelegt.
Die Abziehvorrichtung dient zum Demontieren der Einbaustücke.

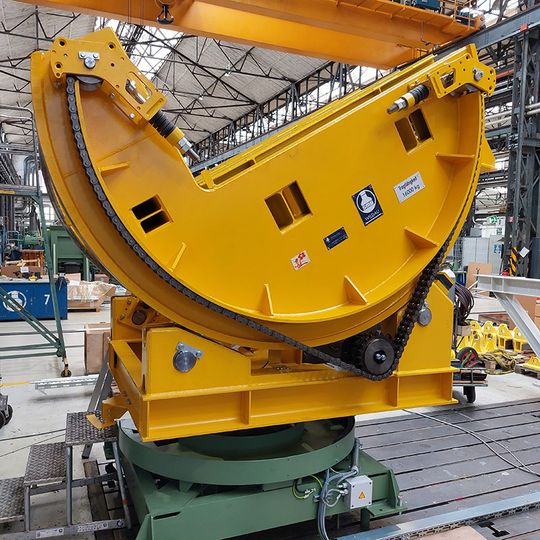

Coil-Dreh-Wendetisch
Schwenkbereich 90 Grad
Drehbereich 180 Grad
Coildurchmesser 800 – 1.950 mm
Coilbreite 250 – 670 mm
Tragfähigkeit 16 t
Der Wendetisch dient zum Wenden von Coils.
Während des Kippens dreht sich der Kippstuhl um 180°, um die Be- und Entladung von einer Seite zu ermöglichen.

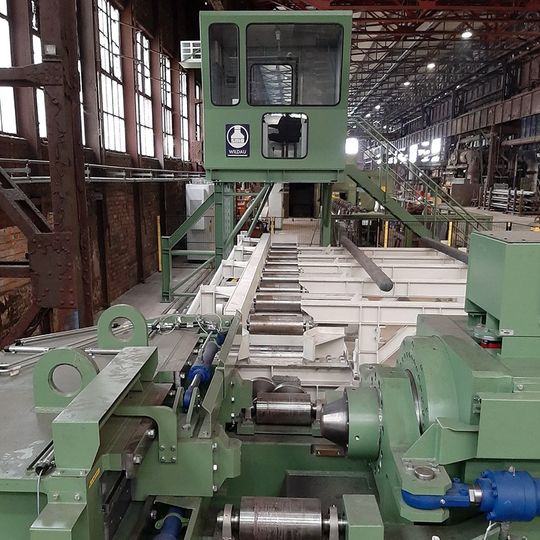

Presse in einer Richtanlage
Gesamtlänge Anlage ca. 24 m
Stablänge 2.500 – 8.000 mm
Stabdurchmesser 160 – 175 mm
Mit Hilfe eines Einlaufrollganges wird der Stab in die Richtpresse gefördert.
Die Drehvorrichtungen an der Richtpresse können den Stab in die gewünschte Lage zum Richten drehen. Die Lage der Widerlager der Richtpresse lassen sich längs der Stabachse verfahren.
Nach dem Richten werden die Stäbe weiter transportiert.
